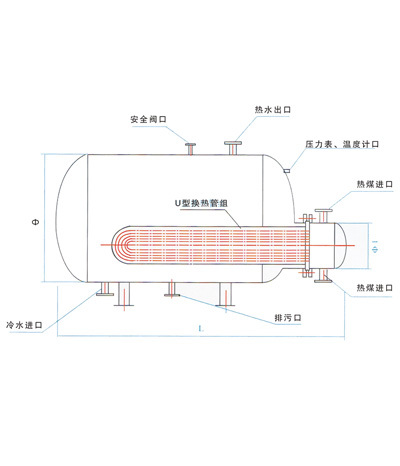

外形及接口示意图

　　材质及部件

　　1、壳体材料根据水质、设计压力及客户使用要求选用。碳钢Q235B、Q345R适用于水质较硬腐蚀性较弱的供水条件及对热水水质要求较低的地方;当水质较软供水腐蚀性较强及对热水水质要求较高的地方应选用不锈钢、碳钢内衬铜、不锈钢及喷漆工艺。

　　2、U型换热器可选用不锈钢波节管、紫铜或黄铜管及碳钢20号无缝钢管，推荐采用不锈钢波节管，一般不选用碳钢管。

　　3、安全附件:换热器壳体上一般有安全阀、压力表、温度表及温度传感器接口，客户应根据接口尺寸、设计使用要求合理选用。如需厂家配套，应在订购或合同中说明。

　　4、温度控制:含热气的热进口管道上应安装控制管内水温的自动调节阀门，使出水湿度控制在50-60C之间，温控阀的热度应灵敏可靠，可采用电动控温阀、自力式温控阀及电磁阀，推荐采用电动

　　安装及使用

　　1、为了延长换热器使用寿命及保持高效换热、节约能源，当被加热水的总硬度大于300mg/L时， 应采取水质软化或水质防垢措施，定期清理U型换热管外壁的水垢。

　　2、换热器壳体的顶部应装安全阀，安全阀的开启压力应为壳体工作压力的1.1倍，当有条件时也可在换热器顶部设置通大气的引出管，或设置膨胀水箱、压力膨胀罐与换热器相连，以放出系统的膨胀水量,保证系统使用安全。

　　3、换热器使用中应定期检验，每年至少进行一次外观检查，每三年进行一次内部检验，每六年至少进行一次全面检验。

　　4、换热器在整个热水系统安装调试完成后，可在外面制作保温层。
